配管カバー

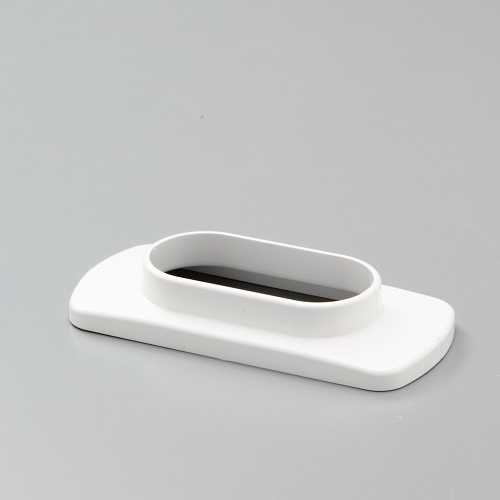

プレートカバー(配管カバー)MO-PC

販売価格
550円(税込み)
商品コード
KMOPC
メーカー
森永エンジニアリング株式会社

商品詳細

森永サーモパネル・サーモコンへの取付

STEP1

パネルヒーター本体を設置した状態で本体下面から床までの寸法を確認後、調整カバーをカットし長さを調整します。
調整カバーカット寸法カット方法をご参照下さい。)

STEP2

長さを合わせた調整カバーを写真のように前後から挟み込むように取付けます。

STEP3

プレートカバー(MO-PC)を写真のように前後から挟み込むように取付けます。
※プレートカバーはビス穴付きが壁側になるように設置して下さい。
※配管カバーのガタツキが気になる場合はプレートカバーをビス固定して下さい。

森永バスコラジエーターへの取付

STEP1

森永サーモパネル・サーモコンと同様に本体下面から床までの寸法を確認後、調整カバーをカットし長さを調整します。
調整カバーカット寸法カット方法をご参照下さい。)

STEP2

長さを合わせた調整カバーを写真のように前後から挟み込むように取付けます。

STEP3

バルブカバー (MO-VC)を写真のように前後から挟み込むように取付けます。

STEP4

プレートカバー(MO-PC)を写真のように前後から挟み込むように取付けます。
※プレートカバーはビス穴付きが壁側になるように設置して下さい。
※配管カバーのガタツキが気になる場合はプレートカバーをビス固定して下さい。

調整カバーカット寸法

カット位置での各本体下面から床までの参考寸法表

(カット位置)

※ボールバルブ・ストレート(BV-SR)は調整カバー内におさまります。

調整カバーカット方法

STEP1

カット位置に合わせて両サイドのアール部分にニッパーで切れ目を入れます。

STEP2

ペンチを使用し折り曲げ、前後に動かして折り取ります。

STEP3

折あとにバリができるのでニッパーで切り取り、整えます。

プレートカバーの外し方

前後のプレートカバー(MO-PC)はご使用時、簡単に外れないように折り返しで嵌合されています。外す際には下写真のように手前側のプレート上部を押しながら手前に引くと簡単に外れます。

カラー 森永ホワイト(RAL9016近似値)
材質 AES樹脂
サイズ W:123 H:20 D:55 (mm)
用途 TPN,TCN,VASCO用樹脂製配管カバー(安全性、施工性、意匠性の向上)
